Pixelfehler

Neue Folien kaufen und selber einbauen oder zu einer Firma einschicken.
Pixelfehler Berlin kann ich empfehlen

Tacho-Bremen ist unser Ansprechpartner für KI´s mit Pixelfehler!

Kosten um die 25€ für beide bei ebay.
Für die 25€ mehr würd ich das aber lieber zu einem Profi schicken und meine Garantie drauf haben

Im alten Forum hab ich mal ne Anleitung geschrieben wie ich das repariert habe ... hält seit über 3 Jahren.

Da mein Account dort noch "lebt" konnte ich das auch mal eben "rüberziehen":

Zitat von kaype

Moin,

da ich nun auch meine Pixelfehler ausgelöscht habe *g* hier mal eine kleine Anleitung von mir.

Ich hatte Fehler in Tempanzeige, Uhr und Ganganzeige ... das musste repariert werden. Von so Pfuschlösungen wie "Pappe zwischenklemmen" etc. halte ich nicht viel, also gleich richtig machen.

Das man weiß ich man das KI ausbaut setze ich mal als gegeben.

Ab gehts:

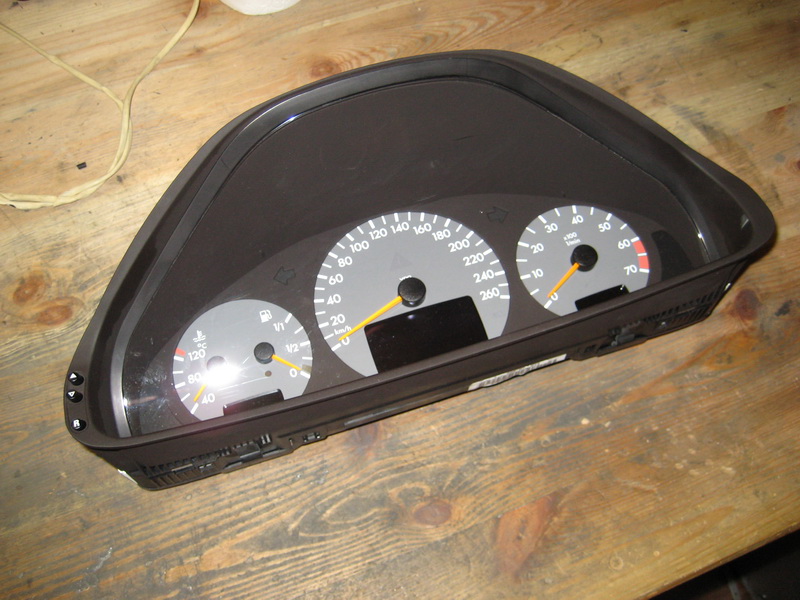

KI auf die Werkbank:
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_01.jpg]

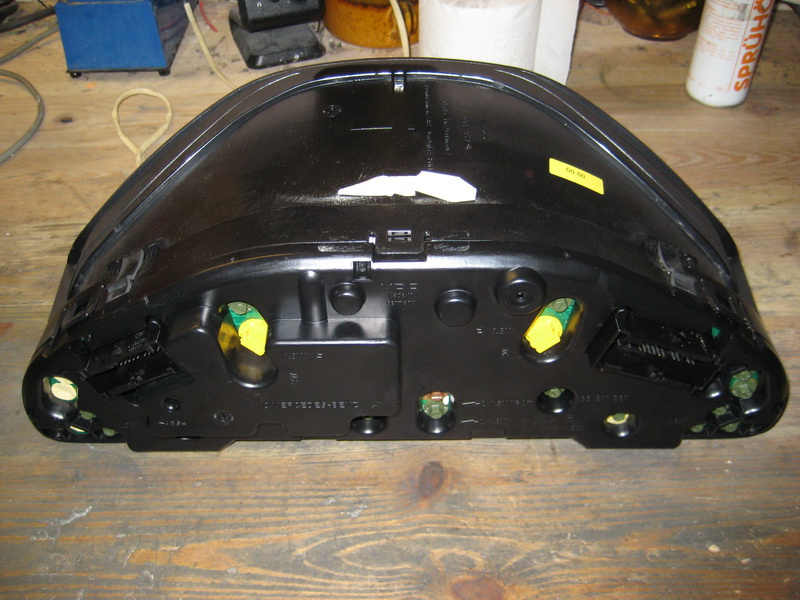

Rückseite:
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_02.jpg]

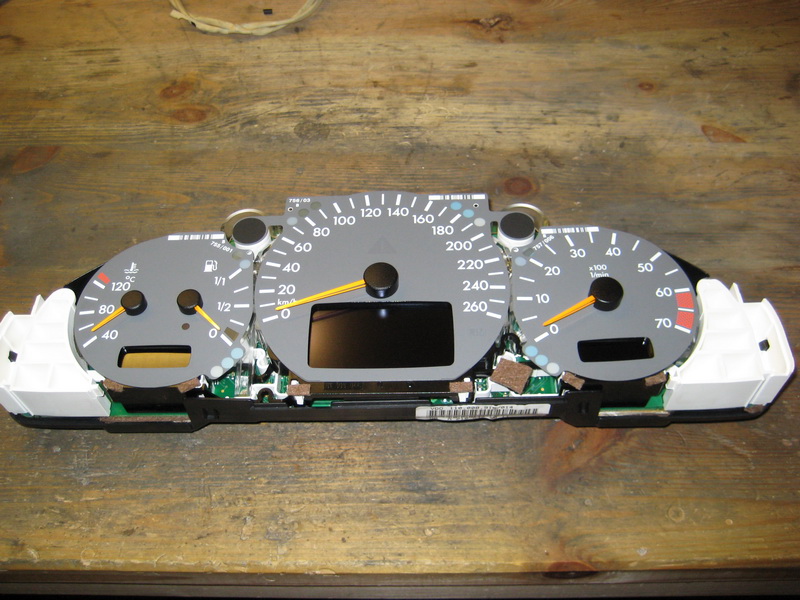

Aufmachen, dafür hinten oben 3 und unten 2 Klipse öffnen
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_03.jpg]

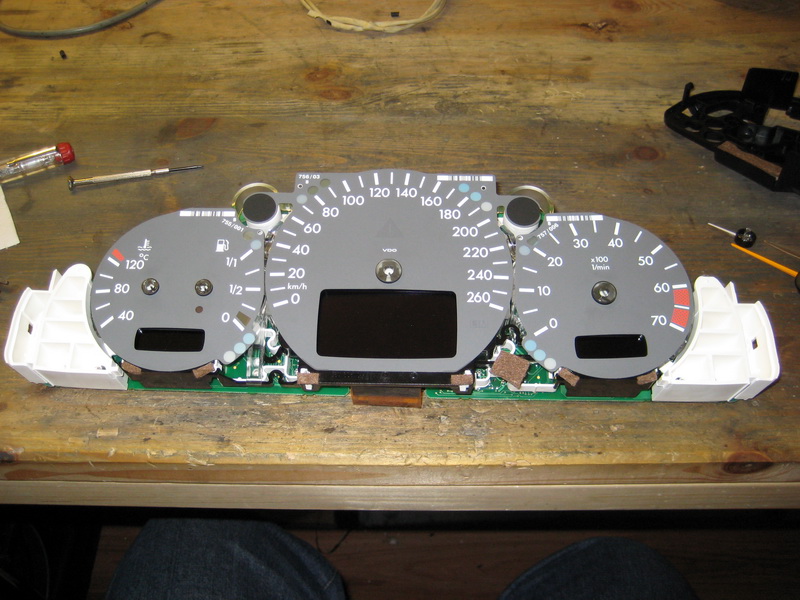

Zeiger abziehen, die saßen bei mir SAUFEST ... aber mit sanfter Gewalt ging es dann doch.
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_04.jpg]

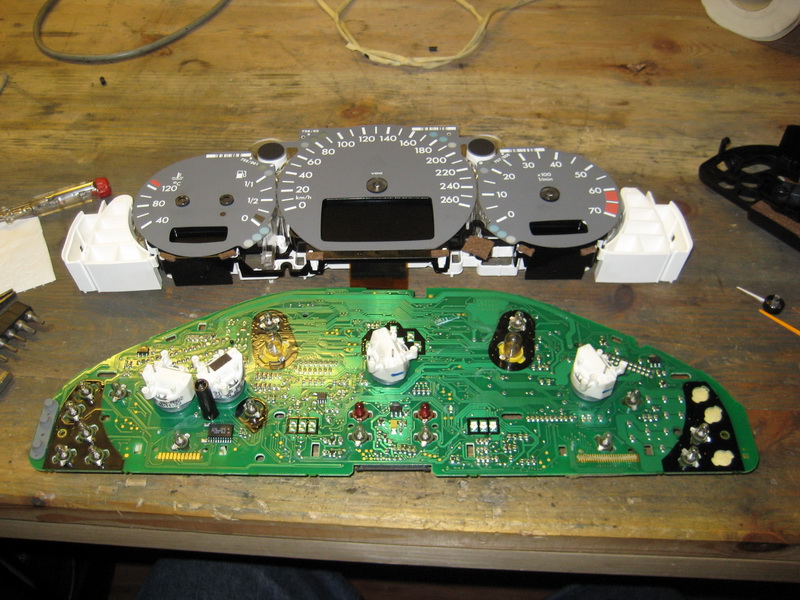

Wieder ein halbes Dutzend Klipse lösen und man hat die Elektronik vor sich. Schön sieht man das Links und Rechts am Display Kontaktflächen sind und das Display in der Mitte mit einer Klemmleiste verbunden wird. Warum wohl das nie kaputt geht?
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_05.jpg]

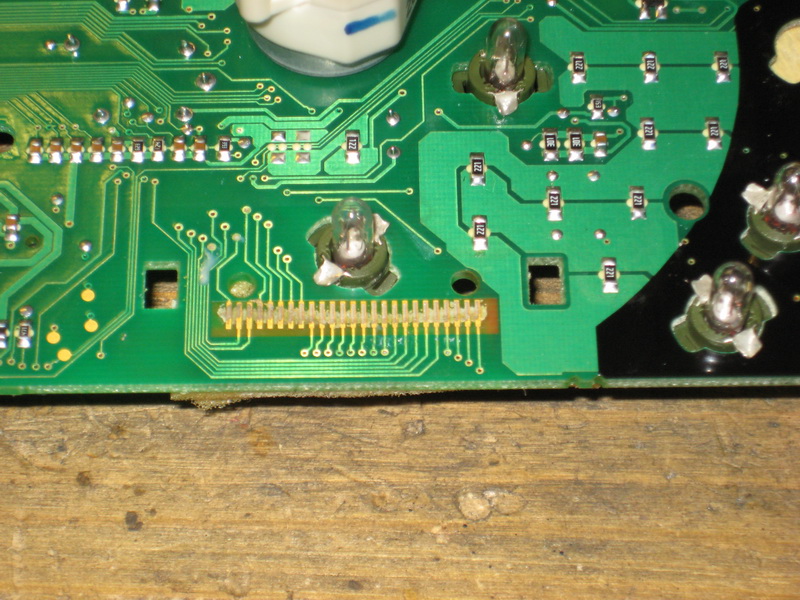

Hier hängt die hälfte des Folienleiters der das Display mit der Platine verbinded abgegammelt auf der Platine
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_06.jpg]

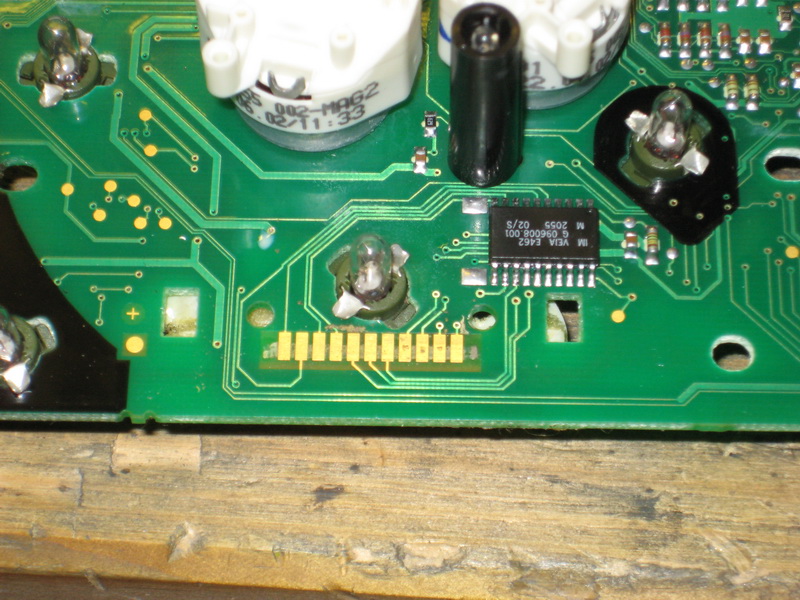

Ebenso bei der Tempanzeige
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_07.jpg]

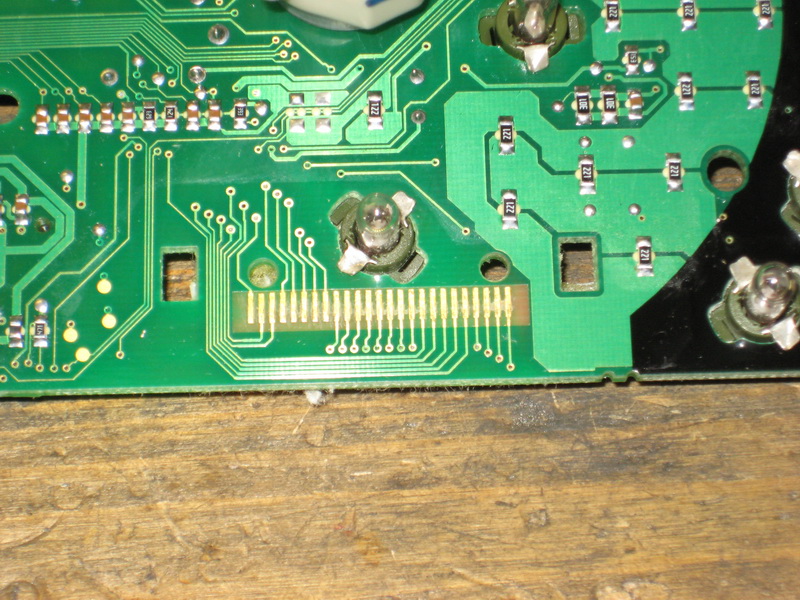

Erstmal saubermachen ... ich habs mit einer Rasierklinge runtergekratzt und danach mit Reinigungsbenzin gesäubert.
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_08.jpg]

dito
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_09.jpg]

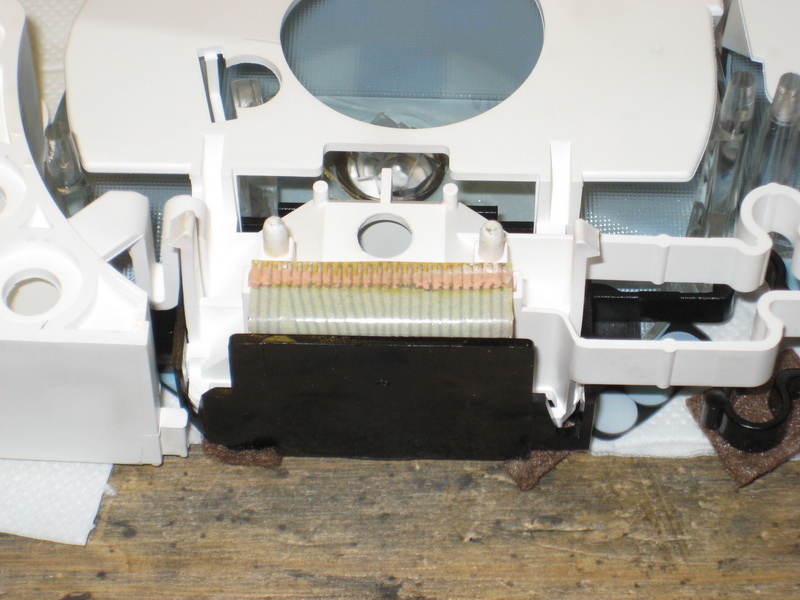

Tja, das größere Problem sind die Folienleiterbahnen ... die sind nämlich HIN!
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_10.jpg]

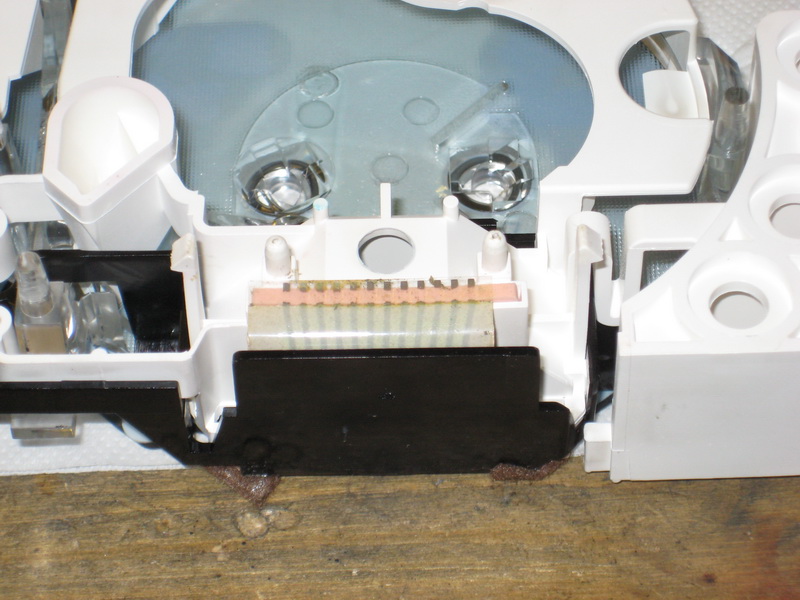

Ebenso bei der Tempanzeige ... die Kontaktflächen haben sich aufgelöst und hingen an der Platine
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_11.jpg]

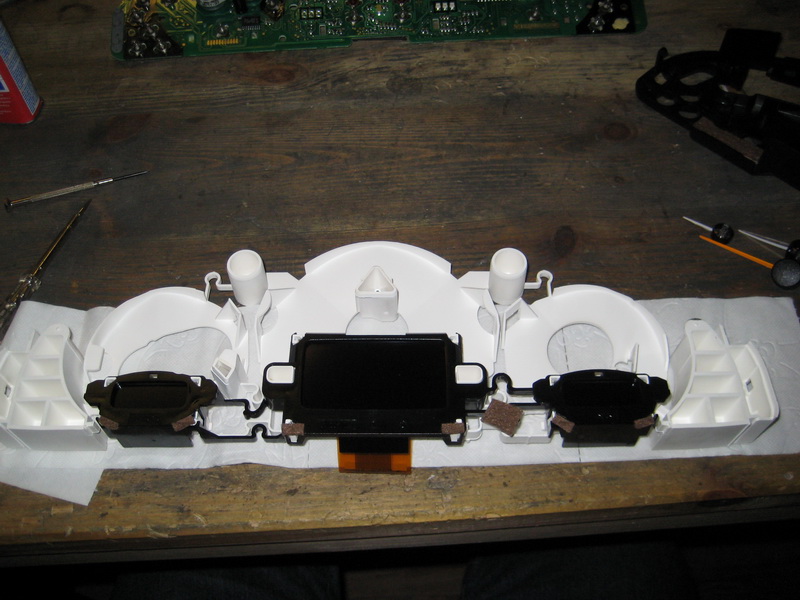

Also weiter zerlegen...
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_12.jpg]

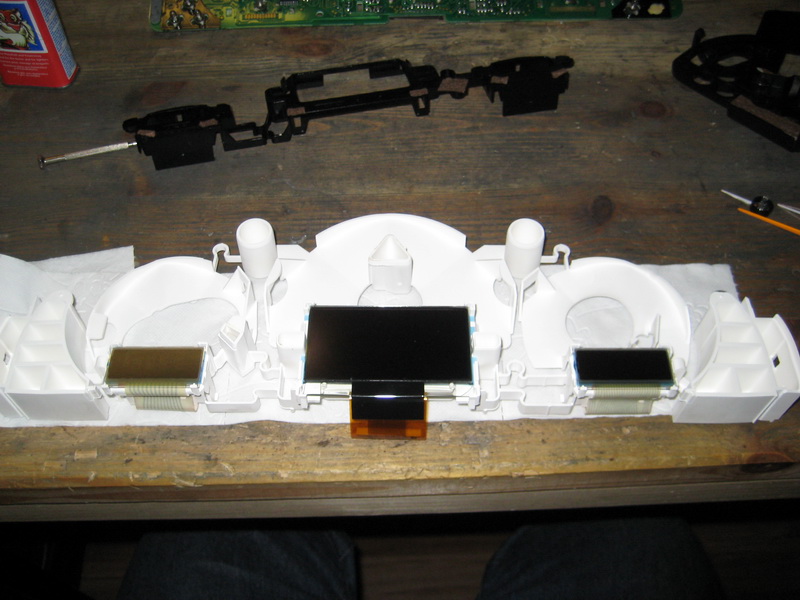

Plastikrahmen entfernen, hier gibt es rund um jedes Display ein paar klippse
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_13.jpg]

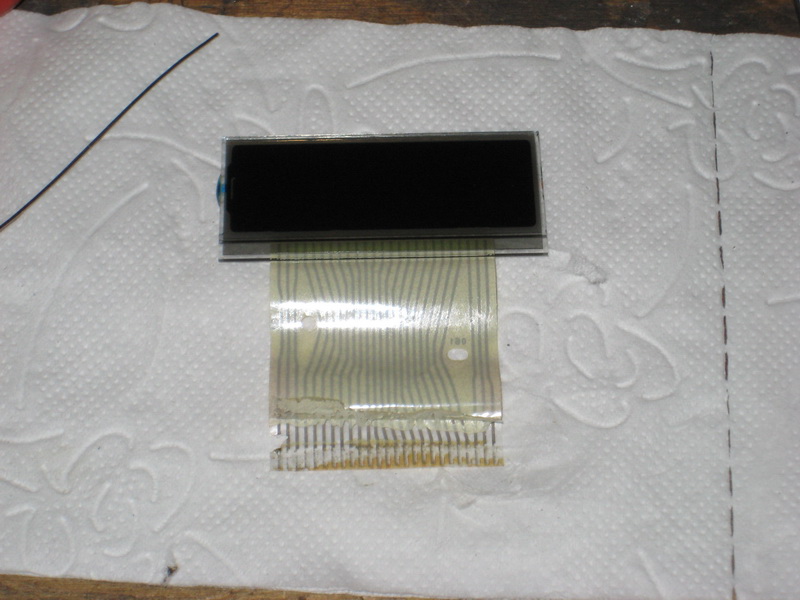

Ich habe beim Uhr/Gang-display die Folienleiterbahn etwas von ihrer Isolation befreit und den defekten Teil am Ende einfach abgeschnitten. Hier mus man aber aufpassen das es nicht zuviel ist, sonst ist die Leiterbahn zu kurz. Auf dem Bild hängt er aber noch dran.
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_14.jpg]

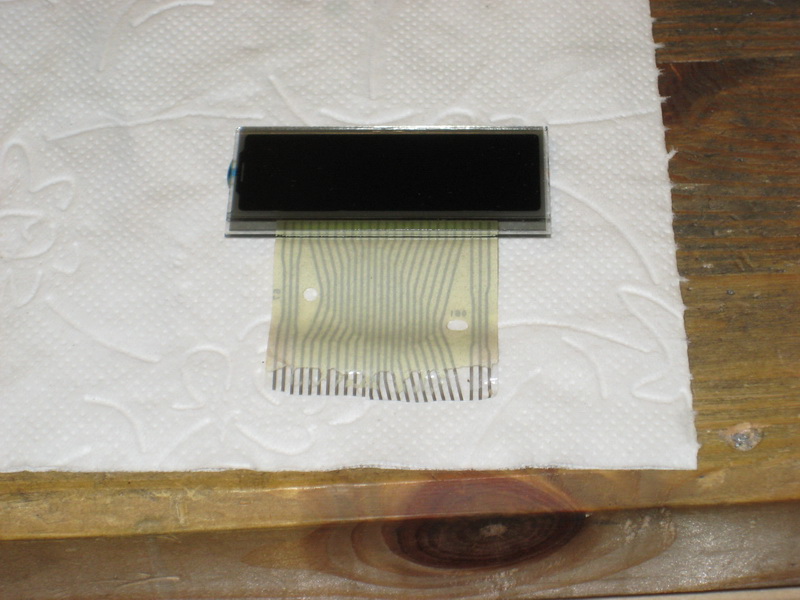

Hier ist er nun ab:
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_15.jpg]

Die Tempanzeige war nicht ganz so zerfetzt, da habe ich die Kontaktflächen mit Silberleitlack neu bepinselt und das wars.
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_16.jpg]

Alles wieder zusammengebaut
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_17.jpg]

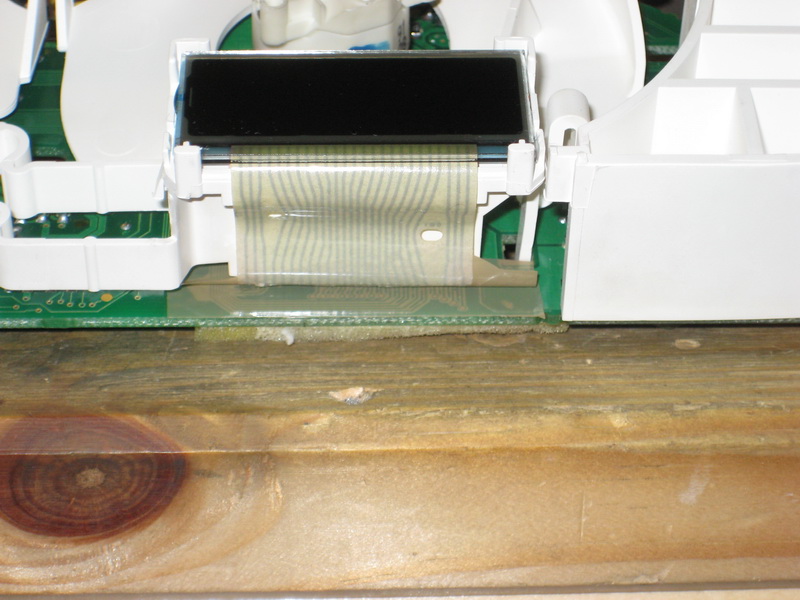

Zum fixieren der Leiterbahnen habe ich einfach etwas Paketband genommen und drüber geklebt
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_18.jpg]

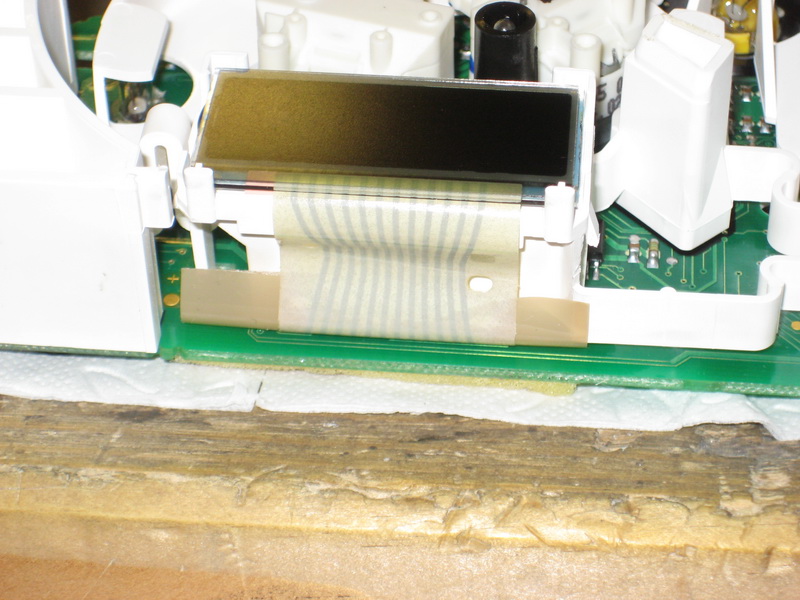

dito
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_19.jpg]

Zack ... wie neu!
[Blockierte Grafik: http://www.kaype.net/temp/w210/w210_pixelfehlerrep_20.jpg]

NACHMACHEN AUF EIGENE GEFAHR!!!!!!!

grüße, Fabian

Alles anzeigen

Da ich mittlerweile so ein paar KIs gemacht habe, mal meine Erfahrung dazu im Gegensatz zu der Anleitung oben:

- Paketklebeband sucked, nehmt Isolierband, vorallem 3-4 Lagen dort wo das gummit zum anpressen vom Plastikrahmen aufsetzt, dann drückt es die Leiterbahn schön gegen die Platine.
- Silberleitlack ist dein Freund, mit einer Nadel jede Leiterbahn einzeln "anpinsel" verleiht neue Kontaktfreude ... bislang hat das immer auf den 1. Versuch geklappt
- Ist so ein Umbau der richtige moment die Orange Zeigerfarbe los zu werden

grüße, Fabian

Ich hab noch 5 neue Sätze dieser Folien daheim.
Bei Interesse PN an mich.
Ein Satz besteht aus 3 Folien für alle 3 Displays des Mopf KIs.

Gruß Anatoli.

Hallo Anatoli, hast noch Folien?

Bruache nur links rechts, MItte ist i.O.

Danke

Wo kriegt man die sonst? eGay zeigt nur eine linke …

hab noch zwei da

die hatte ich auch von Toli gekauft

Bin nicht zum Einbau gekommen, da im nachhinein keine Pixelfehler mehr auftraten.

was soll ich überweisen? Legst sie zu den Matten? Also 1 Set brauche ich nur.

hast pn
